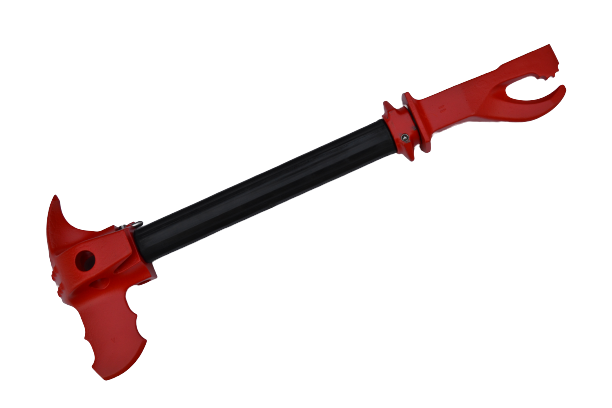

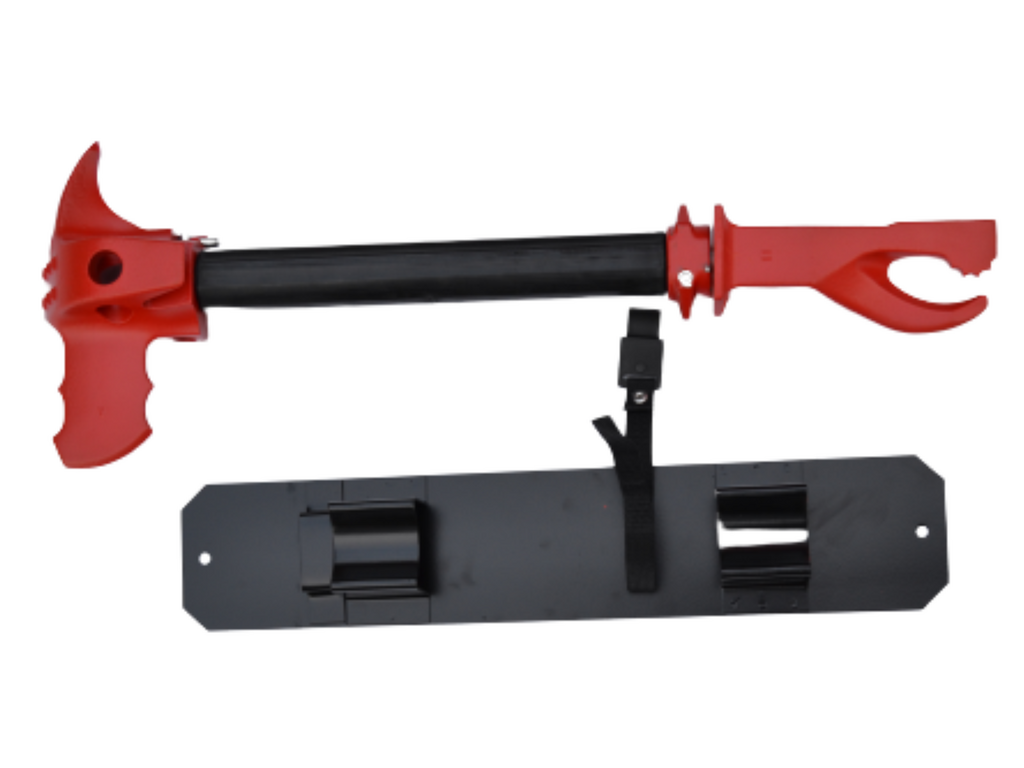

VRVN 1-220 - variabilný ručný vyslobodzovací nástroj

Variabilný ručný vyslobodzovacie nástroj sa používa na tvorbe a rozširovaní otvorov v stenách, dverách, plášťoch vozidiel či iných zariadení, prípadne k páčenie, sekanie či delenie materiae účely odťahovania obsluhy, prepravovaných osôb,alebo uvoľnení osôb uväznených v uzavretých priestoroch.

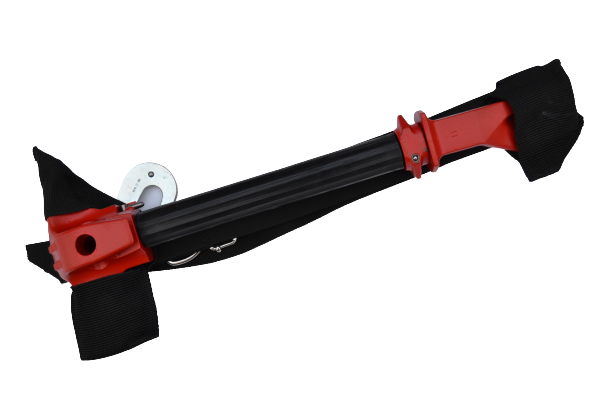

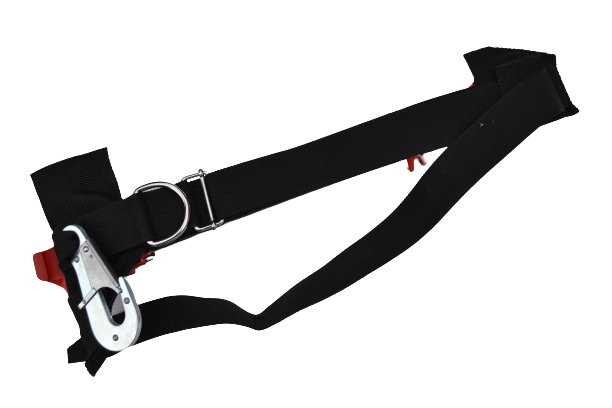

Popruh slúži len k uchyteniu nástroje ako súčasť výstroja.

Flexbility využitie a nenáročnosť na zaobchádzanie s nástrojom predurčujú VRVN 1-220 na použitie ako ideálny nástroj pre záchranárske tímy, hasičov, armádu a ostatné organizácie zaoberajúce sa záchranou ľudských životov pri haváriách, požiaroch, zemetraseniach a iných živelných pohromách.

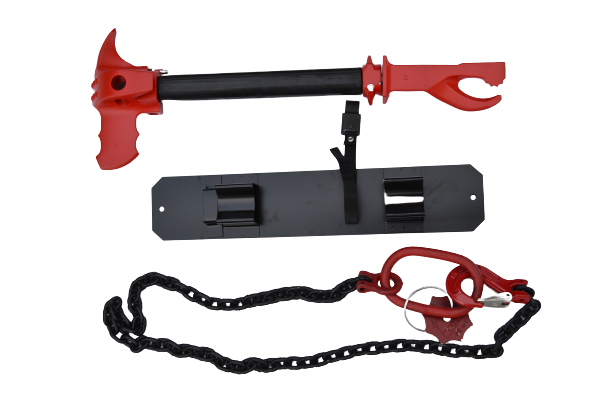

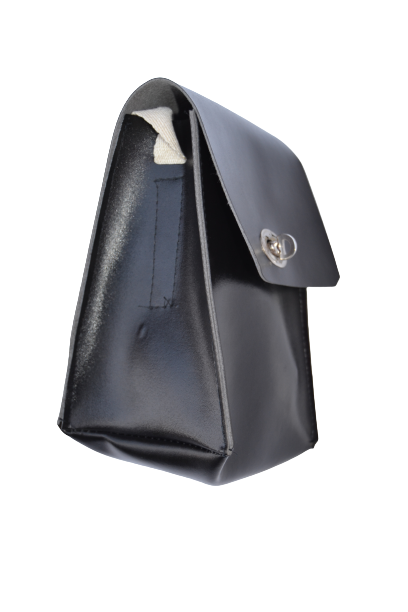

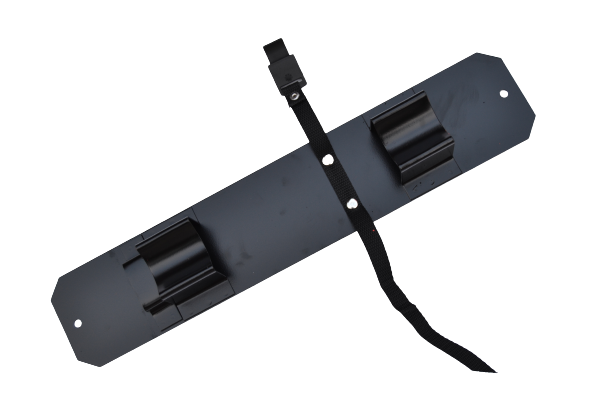

Balenie sada obsahuje: VRN 1-220, držiak, púzdro.

K výrobku dodáme aj inštruktážny manuál.

• Celková hmotnosť - 4,55 kg
• Hlavica s rukoväťou M 2,85 kg
• Otvárač s pákou M 1,7 kg

Zaťažovací ohybový moment:

• na rukoväti hlavice menovitý T 220 Nm
• na páke otvárača menovitý T 160 Nm

Sily zodpovedajúce ohybovým momentom:

• na rukoväti hlavice menovitá F 735 N
• na páke otvárača menovitá F 565 N
• skúšobná sila pre pás v ťahu F 10 kN
• skúšobná sila pre karabínu F 12 kN
• skúšobná sila pre roztiahnutie
• polospony vo zvare F 5 kN

TRANSPORT NÁSTROJA K ZÁSAHU

ROZDELENIE NÁSTROJE NA DVE SAMOSTATNÉ ČASTI

Rozdelenie nástroje na dve samostatné časti sa vykoná takto:

nástroj uchopíme pravou rukou tak, aby hlavica bola vpravo, sekacie ostrie vodorovne a smerovalo od tela pracovníka ¨
odistíte poistku prestavením o 90 ° smerom nahor
vysunieme otvárač s pákou z rukoväte tak, aby farebná ryska na páke bola v rovine dna rukoväti
otočíme otváračom o 180 ° okolo pozdĺžnej osi páky smerom od seba, po smere hodinových ručičiek. Predliate vybranie na leme otvárača je hore
vysunieme otvárač o zostávajúcich 80mm v smere pozdĺžnej osi montáž vykonávame v opačnom poradí úkonov ako demontáž.
