Pretlakový ventil s úpravou pre požiarny šport

Nastaviteľný, pretlakový ventil, typ 4682, je určený k ochrane dopravného vedenia motorovej striekačky pred tlakovými nárazmi a taktiež pre požiarny šport.

Chráni hadicové vedenie proti vzniku tlakového nárazu a obmedzuje hornú hranicu tlaku v nastavenej úrovni. Pripojuje sa na výtlačné potrubie motorovej striekačky.

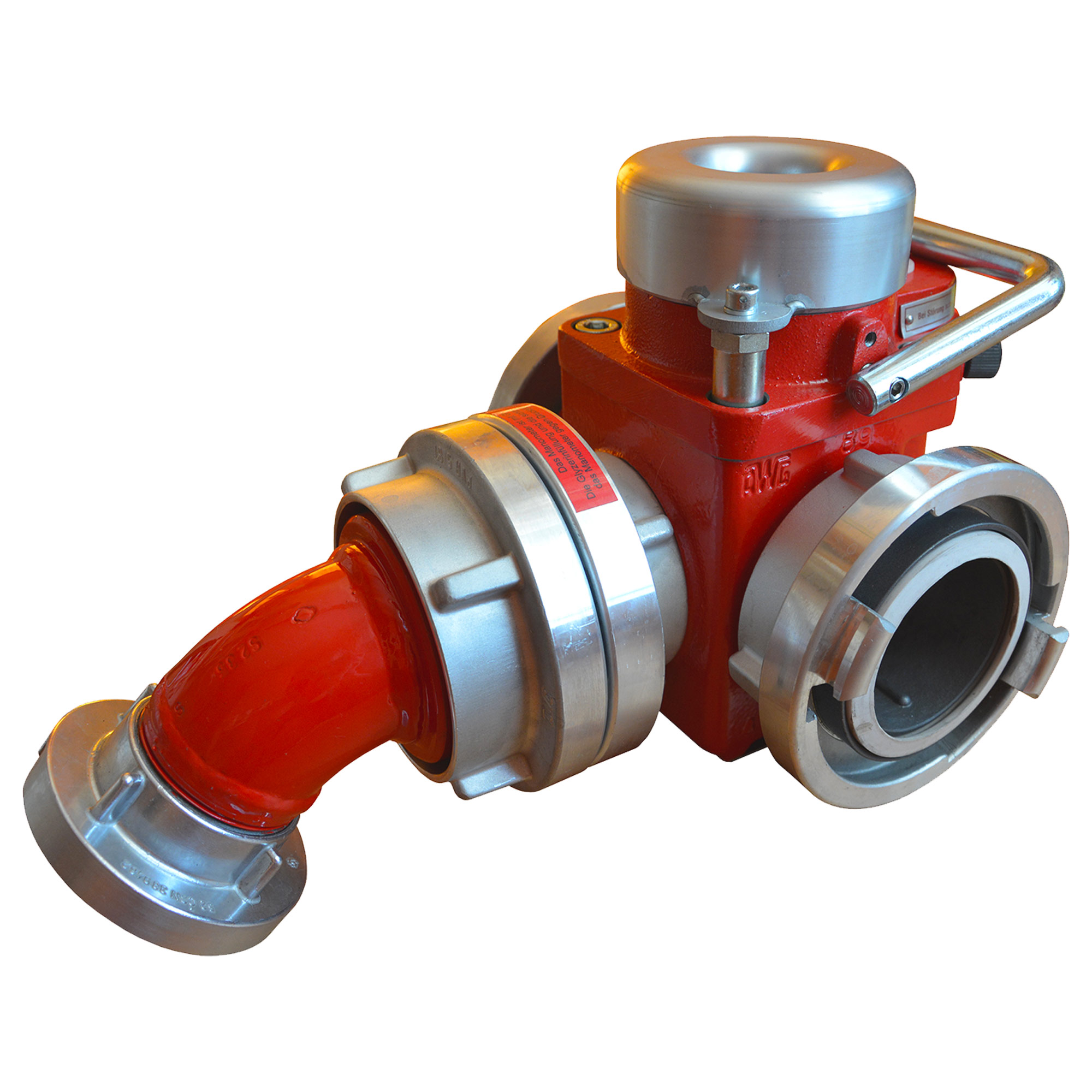

Pretlakový ventil je zložený z telesa, otočnej spojky 75 s aretáciou na vstupe, pevnej spojky 75 na výstupe a pevnej spojky 75 na odtoku . Na odtoku ventilu možno nasadiť koleno opatrené na jednom konci nastaviteľnou spojkou 75, na druhom konci pevnú spojku 52.

Koleno možno natočiť do požadovaného smeru. Teleso ventilu je v hornej časti vybavené tlakomerom s rozsahom 0-1,6 MPa.

Tlakomer je iba informatívne meradlo. Pre zameranie manipulácie s nastavenou hodnotou tlaku v počas súťaže je regulačná časť ventilu zakrytá viečkom a opatrená plombami.

Voda z výtlačného potrubia prenosnej motorovej striekačky prúdi cez pretlakový ventil. Pokiaľ nie je prekročený tlak nastavenia v pretlakovom ventilu, všetka voda prúdi do výstupného hrdla. Prekročenie tlaku na výstupnej strane ventilu uvedie do činnosti pretlakové zariadenie ventilu, ktoré zaistí odpúšťanie vody do odtokového potrubia a tým dôjde k zníženiu tlaku. Prebytočnú vodu je možno odvádzať hadicou 75 alebo po požití kolena hadicou 52 mimo obslužný priestor prenosnej motorovej striekačky napr. do kade. Pri poklesu tlaku pod nastavenú hranicu dôjde k uzavretiu odtokovej vetvy a všetka voda opäť prúdi do výstupného hrdla.

Technické údaje

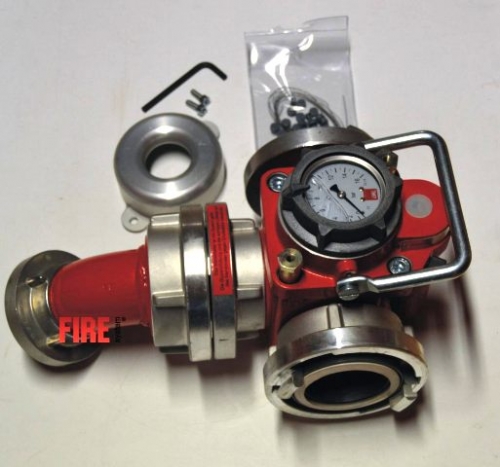

V balení

-          Kľúč imbus 5 mm – 1ks

-          Plomba plastová 20ks

-          Drôt plombovací 2m

Poznámka kryt regulačného kolieska montujte iba pri použití ventilu pre požiarny šport.
