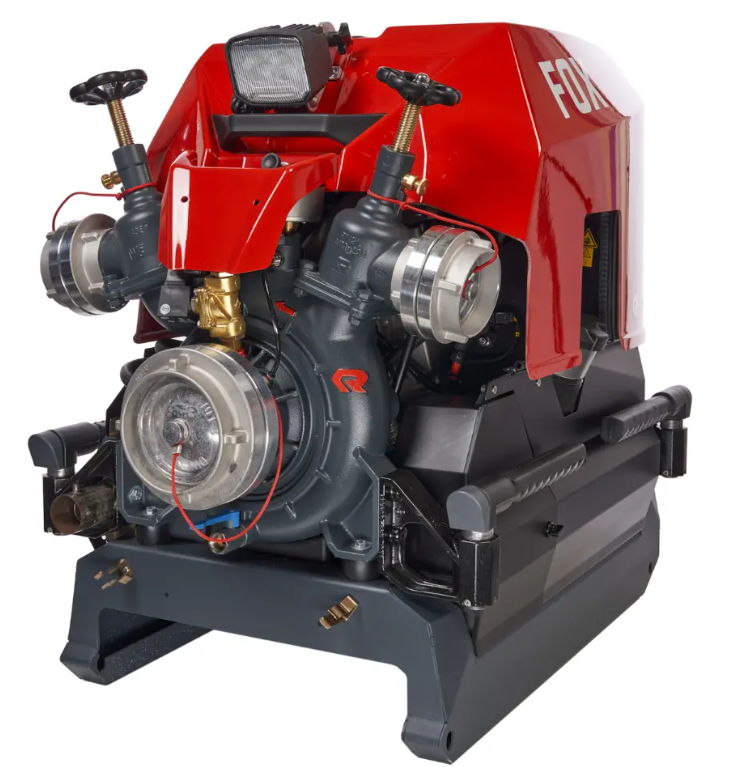

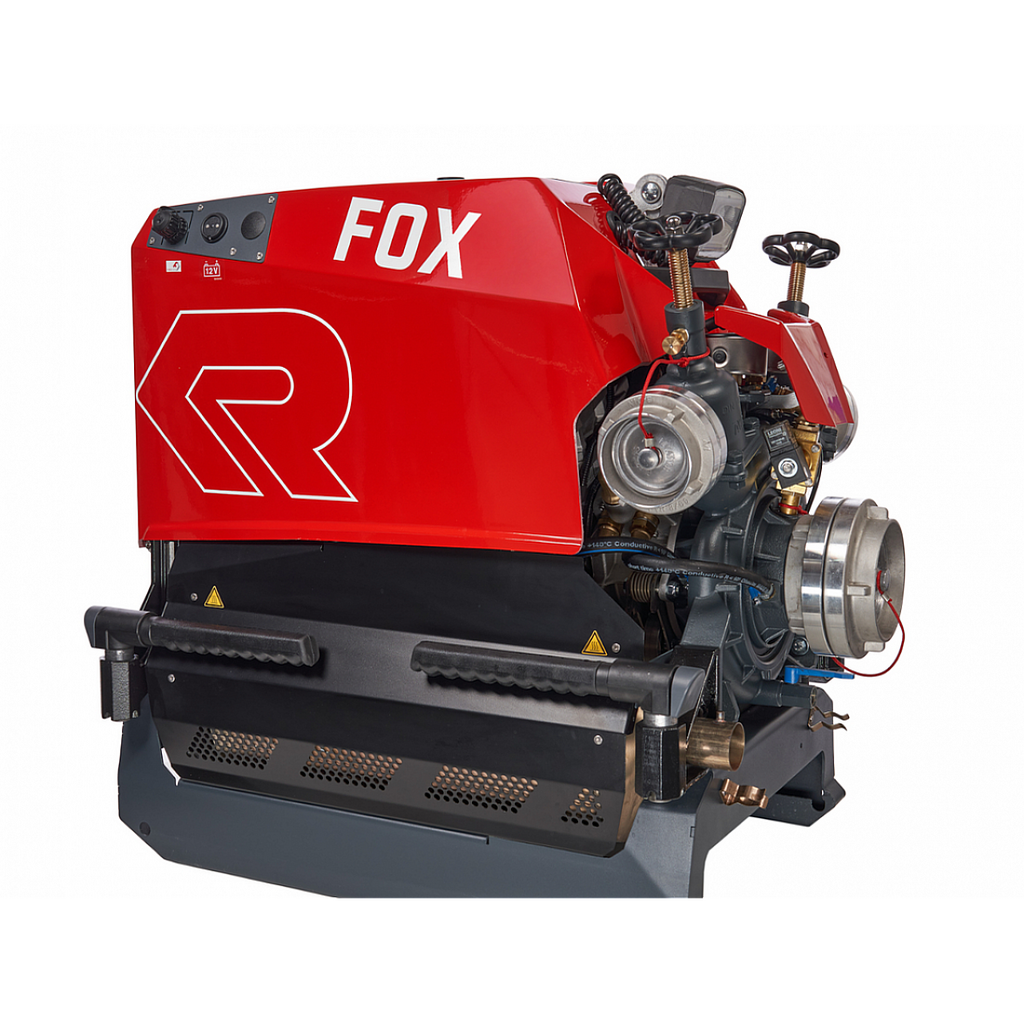

Prenosná motorová striekačka FOX 4 2025 špeciál šport - 1.0.2

Štvrtá generácia striekačky Fox vyniká svojou spoľahlivosťou, vytrvalosťou, výkonom, jednoduchou obsluhou a nekompromisným prístupom k zásahovým, ale aj športovým aktivitám hasičov po celom svete.

Prináša nové moderné technológie aj vzhľad, automatické športové funkcie a hlavne nový motor, ktorý pridá na výkone a vyniká svojou spoľahlivosťou v extrémnych podmienkach.


FOX 4 tak má novo aj športové funkcie zaisťujúce automatický štart, sanie aj akceleráciu pre maximálne športové výkony.

Aj preto je FOX4 schváleným prostriedkom na konanie medzinárodných hasičských súťaží, organizovaných pod hlavičkou Medzinárodnej športovej federácie hasičov a záchranárov.

Integrované varovanie pred kavitáciou a monitorovanie sacieho tlaku chráni čerpadlo pred poškodením . Okamžite znížia otáčky motora, ak tlak klesne pod minimálnu úroveň, napr. v dôsledku prasknutej hadice alebo nedostatočného prietoku z hydrantu. Tým je zabránené nasatiu hadice. Mechanický systém navyše chráni pred prehriatím: od teploty vody okolo 60 °C sa horúca voda vypúšťa a dovnútra môže prúdiť chladnejšia voda.  Čerpadlo je možné tankovať za prevádzky vďaka polohe palivovej nádrže pod motorom a cielenému vedeniu vzduchu - potvrdené a certifikované TÜV.

Základné technické údaje:

jednostupňové odstredivé čerpadlo z ľahkých zliatin s výkonom až 2450 l/min
trojvalcový, štvortaktný, zážihový motor ROTAX 903 s objemom 899cm 3 a výkonom 52kW
automatická piestová výveva s magnetickou spojkou
rozmery podliehajúce DIN norme pre jednoduché umiestnenie do vozidiel
elektronické ovládanie prostredníctvom panelu LCS 2.0
automatické funkcie tréningu a súťaže pre požiarny šport
Jednoduché intuitívne ovládanie
Celé ovládanie stroja je riešené moderným elektronickým panelom s farebným displejom, ktorý vám podá všetky dôležité informácie o prevádzke stroja. Vďaka elektronickému riadeniu je možné využívať funkcie ako automatické držanie zadaného výstupného tlaku, ochrany pred kavitáciou, alebo tepelnej ochrany čerpadla.

V Slovenskej republike je striekačka FOX dodávaná v niekoľkých verziách alebo priamo na zákazku podľa špecifických prianí zákazníka.
FOX 4 - VÝZBROJŇA 1.0.2 special šport: špeciálna verzia stroja určená predovšetkým pre športovú činnosť, špeciálne softvérové ​​nastavenie stroja však neobmedzuje jeho zásahov 1.0.2 special šport

Základné konfiguračné parametre:

• digitálny ovládací panel LCS 2.0
• prídavný 5-tich tlačidlový panel pre automatické funkcie
• otočné výtlačné ventily B75 (2x) s vretenovým uzáverom AWG
• mechanická ochrana čerpadla proti prehriatiu
• automatická funkcia udržania výstupného tlaku (tempomat)
• varovanie pred kavitáciou
• prednastavená voľba tlaku na hodnotách 6/8/10 bar pre funkcie 1 a 2 a automatickú reguláciu otáčok
• automatická funkcia požiarneho športu vo verzii tréning = štart, sanie, akcelerácia motora na úroveň výstupného tlaku 8,5bar.
• automatická funkcia požiarneho športu vo verzii súťaž = štart, sanie, akcelerácia motora na úroveň výstupného tlaku 15bar.
• nastavenie citlivosti akcelerátora na hodnotu 275° (otáčanie akcelerátora z voľnobežných otáčok do 100% otáčok motora) 1.krok akcelerátora = cca 1,2bar (výstupného tlaku)
• ochranný športový panel, umožňujúci odloženie savice cez ovládací panel LSC 2.0
• dobíjacia zásuvka 12V, MAGCODE
• 2x USB zásuvka 2x2,5A

Certifikované podľa normy:

• EN 14466:2005+A1:2008
• STN EN 14466+A1 a STN EN 1028-1+A1
• vyhl. č. 69/014 Zb. o technických podmienkach vecných prostriedkov požiarnej ochrany, STN EN 14466+A1:2009
• stroj schválený na organizovanie medzinárodných súťaží v požiarnom športe

Športové funkcie:

Automatické funkcie pre požiarny šport sú funkčnou softvérovou súčasťou prenosnej motorovej striekačky FOX vo verziách 1.0.1 a 1.0.2 Special šport. Tieto automatické funkcie umožňujú jednoduchšie a zjednotené použitie prenosnej motorovej striekačky na vykonanie disciplín požiarneho športu.

Prenosná motorová striekačka má dve funkcie požiarneho športu:
1. Funkcia Tréning:

umožňuje stlačením jedného tlačidla - spustenie motora, automatickej vývevy a automatického dosiahnutia výstupného tlaku na hodnotách - 8,5 bar
2. Funkcia Súťaž:

umožňuje stlačením jedného tlačidla - spustenie motora, automatickej vývevy a automatického dosiahnutia výstupného tlaku na hodnotách - 15 bar

Rosenbauer FOX 4 základný technický popis:

Štandardné funkcie:

• LED hlavné svetlomety
• osvetlenie nádrže
• nosný rám so 4 sklopnými držadlami
• držiak na spojovací kľúč STORZ
• rozhranie FIRECAN
• USB zásuvky s úložiskom
• Motor:
• BRP-Rotax 4-taktný 3-valcový radový motor Typ 903
• uzavretý chladiaci okruh s vodou/vodou a vodou/vzduch s elektricky poháňaným ventilátorom
• suchá kľuková skriňa objem 899 cm výkon 48 kW pri 5.100 1/min, max. otáčky 6.100 1/min
• elektroštartér 12V, 800 W

Čerpadlo:

• priamo poháňané 1-stupňové obehové čerpadlo z ľahkej zliatiny s deliacimi vodnými krúžkami
• nerezový hriadeľ čerpadla priamo nalisovaný na kľukovom hriadeli motora
• priestorovo zakrivené obehové lopatky a vodiaci aparát v špirálovej skrini
• utesnenie hriadeľa je prevedené pomocou bezúdržbovej keramickej upchávky

Výveva:

• poháňaná pomocou remeňa z hriadeľa čerpadla, elektricky ovládaná magnetická spojka a elektricky ovládaný nasávací ventil.

Výkon:

• drenážny výkon (výtlačný režim): 2.250 l/min pri 4 bar a 1,5 m sacej výške

Hrdlá:

• sacie hrdlo so závitom G 4 1/2"; vonkajší závit
• dva tlakové výstupy – vretenové ventily G 2 1/2"; vonkajší závit
• vypúšťací guľový kohút

Manometre:

• vákuometer -1/0/25 bar
• manometer 0/25 bar

Elektrika:

• bezúdržbový akumulátor, 18Ah, 12V
• LED-svetlomet, 12 V, 18 W, 1800 lm; odnímateľný so špirálovým káblom
• osvetlený plniaci otvor nádrže
• FIRECAN zásuvka

Integrované svetlá:

• silné svetlomety (LED technológie) sú smerovateľné, nahýbateľné a môžu byť aj odmontované a použité na osvetlenie miesta zásahu.

Ovládanie:

obslužný panel LCS 2.0; obsahuje nasledujúce:

• tlačidlo zapaľovania Zap resp. motor štart
• tlačidlo zapaľovania Vyp resp. motor stop
• tlačidlo ovládania piestovej vývevy
• otočné koliesko pre nastavovanie otáčok motora
• otočné koliesko s tlačidlom pre zapnutie regulácie tlaku čerpadla (na prianie)
• tlačidlo osvetlenia
• tlačidlo voľnobehu (voľnobežné otáčky)

Pomocou farebného displeja je možné zobraziť nasledujúce údaje:

• ukazovateľ napätia batérie (V)
• ukazovateľ obsahu palivovej nádrže (0-100%) l
• ukazovateľ teploty chladiacej vody °C
• ukazovateľ výstupného tlaku MPa
• ukazovateľ vstupného tlaku MPa varovania a chybové hlásenia servisné informácie (prevádzkové hodiny, posledný vykonaný servis)

Viac informácií:

 https://www.fire-shop.sk/image/catalog/Rosenbauer/FOX/FOX_4_new.pdf
